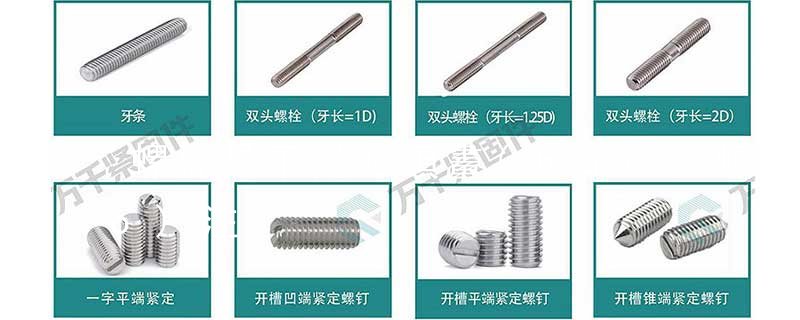

大家好今天來介紹螺栓是不是必須畫螺紋標注的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

CAD制圖 螺栓尺寸標注

額 一般是簡單的標下M10X20，表示螺栓的螺紋外徑和長度。標的細致的話就要在裝配表里表示了，有標準號、強度等級、材料和表面處理、螺紋外徑和長度，螺距是不是標準的，不是標準的也要標注出來。 螺栓的表示方法是直徑和長度。普通的粗牙螺紋是這樣標注的M8*15.細牙是M8*15*1.也就是要把螺距也標注上去。粗牙是不標螺距的，細牙才標。螺栓：由頭部和螺桿（帶有外螺紋的圓柱體）兩部分組成的一類緊固件，需與螺母

想請問一下:1.在ansys中對螺栓進行分析需要畫出螺紋嗎? 2.如何對螺栓

看你要分析的是什么，如果是節點，那么就不需要畫螺紋了，算量大計算機也吃不消。預緊力有預緊單元prets179，不過我沒用成功過，一直算不過我就放棄了。 如果是公制標準螺紋，無論螺栓或螺母都應該在螺紋的外徑上標注 M8 即可，如果是公制細牙螺紋就標注 M8×螺距，例如：M8×1 與答案無關：用卡尺測量的精度最差也應該精確到0.05mm,你約8毫米約7毫米不好判斷是什么螺紋。

螺紋規定畫法

在裝配圖的剖視圖中，規定螺紋緊固件均按未剖切繪制，并對常見的螺紋緊固件規定了簡化畫法，如六角頭螺栓、六角螺母和墊圈的一組緊固件可按圖中的畫法繪制。各種螺紋的畫法相同時，為了便于區別，還必須在圖形上進行標注。1

在標示螺栓時為什么不標出其牙距?

如是普通粗牙螺栓，不需要標螺距，國家規范規定的。如是細牙螺栓，則需要標注。

在圖紙上如何標注螺栓方向?

齒形圖如下示: 零件圖的畫法與標注如下: m 表示螺紋,φ表示孔,一般標準螺絲 就是m螺絲型號*長度如10mm螺絲20長就是m10*20 如果是說畫法的話如10mm螺絲就是粗線一個φ10的圓,外面細線 如產品結構簡單可以畫出，如結構較復雜，且螺紋部分屬于標準件，可不必畫出，否則文件太大，不利于渲染及出圖！

以上就是小編對于螺栓是不是必須畫螺紋標注 問題和相關問題的解答了，希望對你有用。
